汽车起动机直流电机的组成构成及原理分析

  • 作者:易周电子
  • 发布时间:2020-04-26
  • 点击:

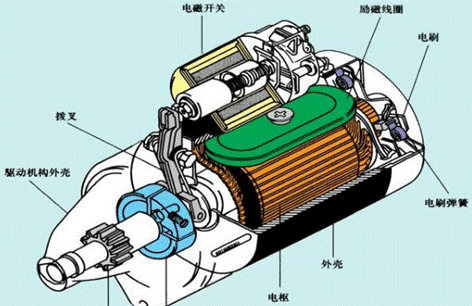

汽车起动机的直流电机,是起动机的动力输出部分,其结构主要有电枢转子,磁极定子,换向器,电刷等部件构成。

1.电枢转子,电枢转子是直流电机转动部分,由圆形带槽的硅钢片叠加而成的铁心,凹槽缠绕有绕组导线,由于发动机的启动转矩较大,所以电流很大有200到600安,导线的直径较粗。

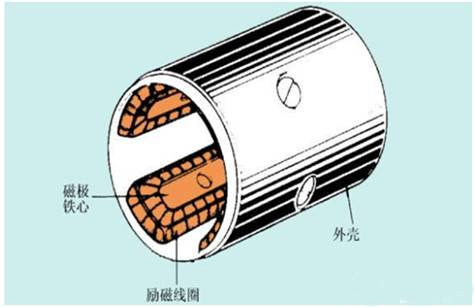

    2.磁极定子,由固定在机壳上的铁心跟磁极绕组组成,一般有两对磁极组成,机壳共同组成磁路。

3.换向器,换向器的作用是将电流引入旋转的定子,由很多燕尾型铜片中间夹有云母片叠加而成,电枢绕组焊在燕尾处。

    4.电刷与电刷架,正极电刷架绝缘的接在端盖上,负极电刷架与端盖直接搭铁,电刷有铜粉跟碳粉压制而成,向换向器传递电能。
